Pad-Mounted
La configuración de cada equipo Pad-Mounted queda sujeta a la revisión técnica de MCD.
Orientación inicial
Cuándo evaluar esta solución

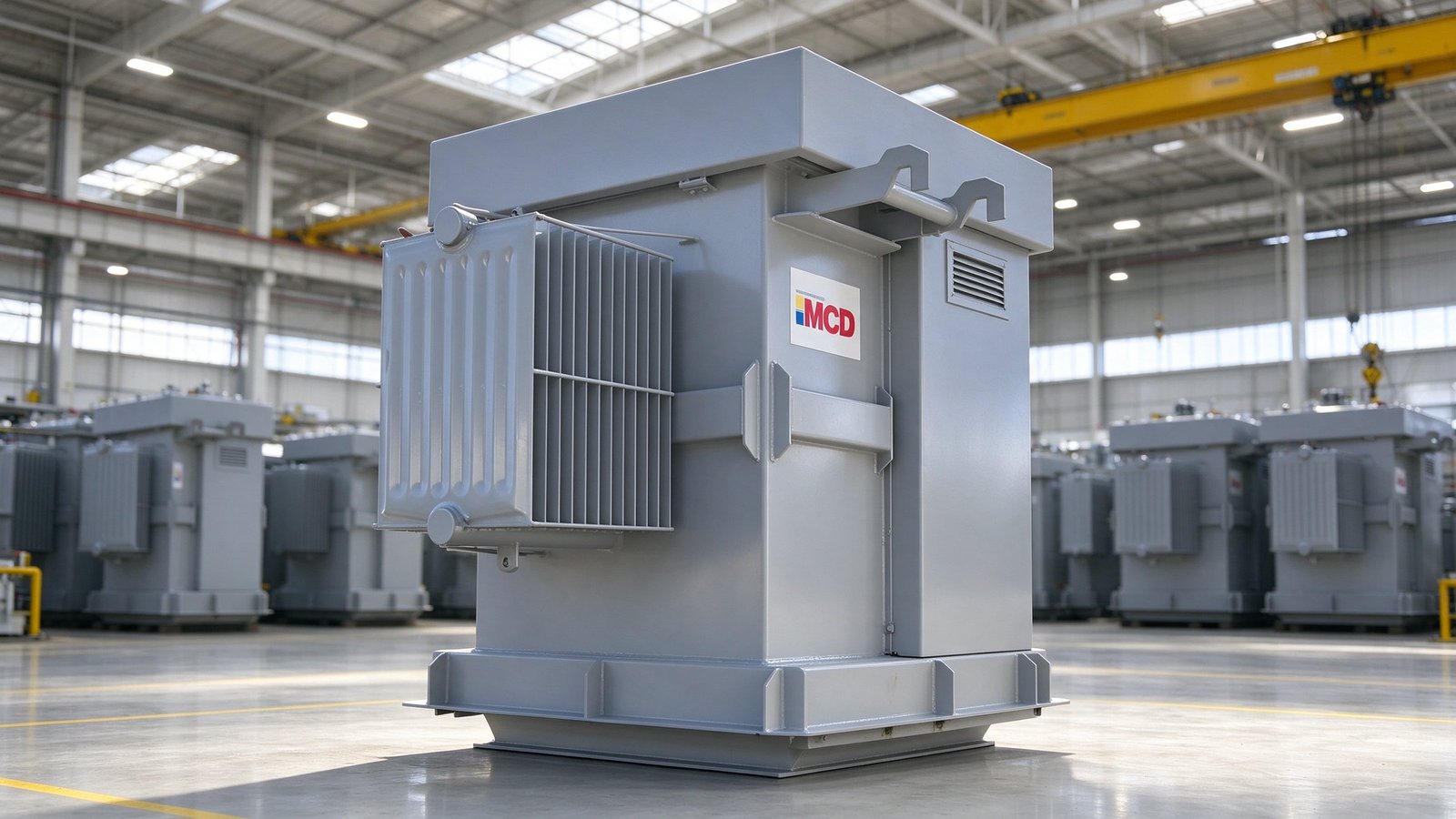

Un transformador pad-mounted es un equipo de distribución alojado en un gabinete sellado que se monta sobre losa, a nivel de piso, sin caseta ni malla perimetral. Su envolvente de acceso restringido permite instalarlo en áreas públicas y urbanizaciones.
- Proyectos que consideran la familia Pad-Mounted.
- Solicitudes con antecedentes de red, instalación, protección y entorno.
Datos del equipo
Especificaciones técnicas
Rangos de referencia de este tipo de equipo. Potencia, tensiones, peso y sistema de refrigeración son los cuatro datos que determinan si el equipo entra en el proyecto, antes de entrar en detalle.
| Potencia (KVA) | 75 – 1.500 KVA |
|---|---|
| Voltaje | 13,2 / 23 kV – 400-231 V |
| Peso aproximado | 700 – 3.800 kg |
| Sistema de refrigeración | ONAN — aceite natural / aire natural |
| Tipo de fluido aislante | Aceite mineral |
Valores de referencia por tipo de equipo. La configuración definitiva de cada equipo se fija en la ingeniería del proyecto y queda registrada en su protocolo de pruebas.
Preparar la consulta
Datos que necesita ingeniería
Comparte los antecedentes disponibles. El equipo técnico revisará la información aplicable a este tipo de equipo.
- kVA
- fases
- frecuencia
- ubicación
- condiciones ambientales
- plazo
- cantidad
Proceso
Cómo trabaja MCD
- Levantamiento
- Ingeniería
- Propuesta
- Fabricación o provisión
- Pruebas y puesta en servicio, según corresponda
Resolver dudas
Preguntas frecuentes sobre Pad-Mounted
¿Qué datos necesita MCD para evaluar un pad-mounted?
Información de red, instalación, protecciones, entorno, ubicación, plazo y cantidad.
¿La configuración se selecciona directamente en línea?
No. La configuración queda sujeta a la revisión técnica de MCD.
